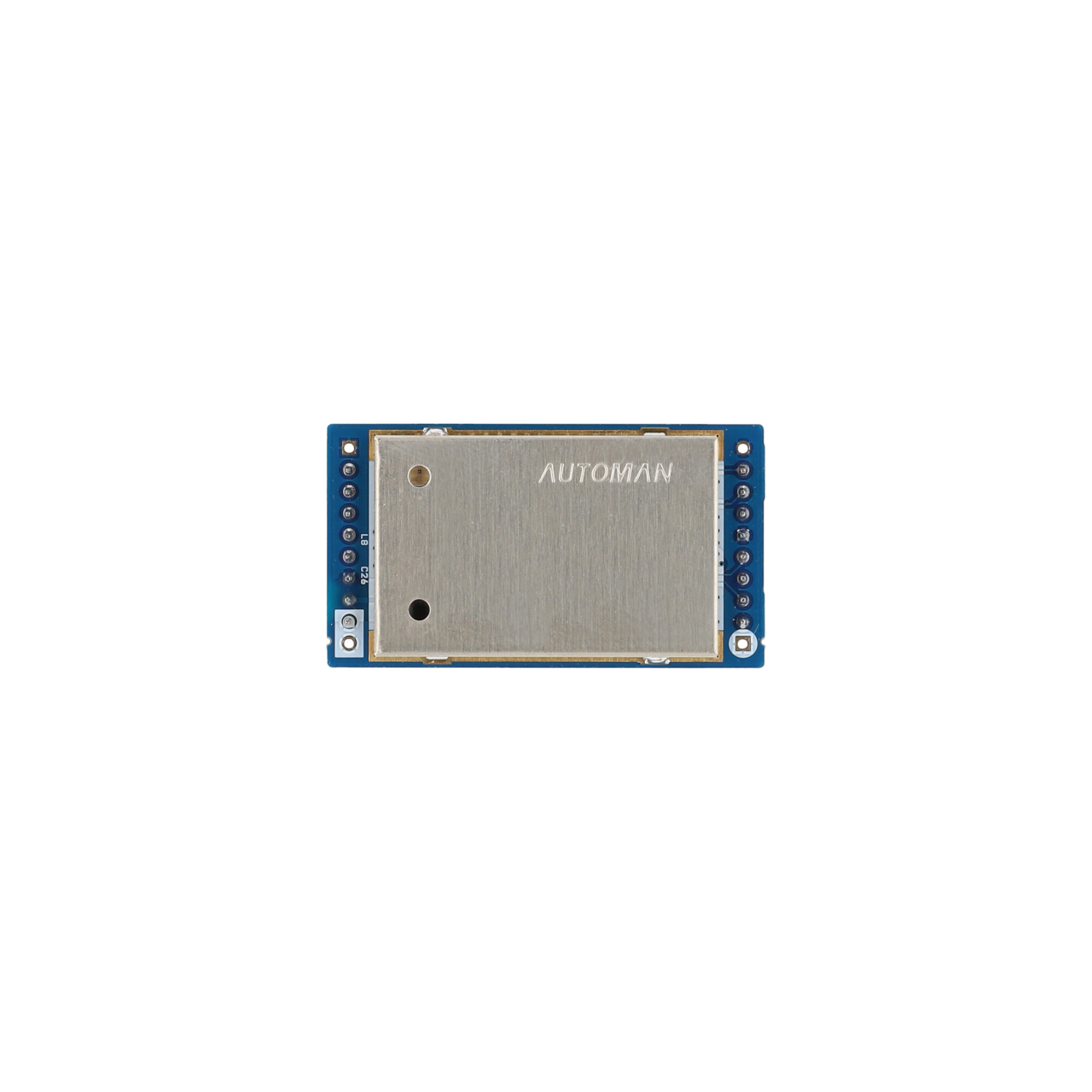

A3007A - 양방향 송수신모듈
A3007A - 양방향 송수신모듈
A3007A는 높은 수신감도와 좁은 대역폭으로 데이터를 송수신할 수 있는 RF 모듈로 TI사의 CC1020 RF transceiver chip을 사용
A3007A는 국내 전파법규에 준하며 424, 434, 447 MHz 주파수대역에서 최적의 성능을 발휘
일본(ARIB STD-T67) 유럽(EN 300 200) 북미(FCC CFR47 PART 15) 적용 가능

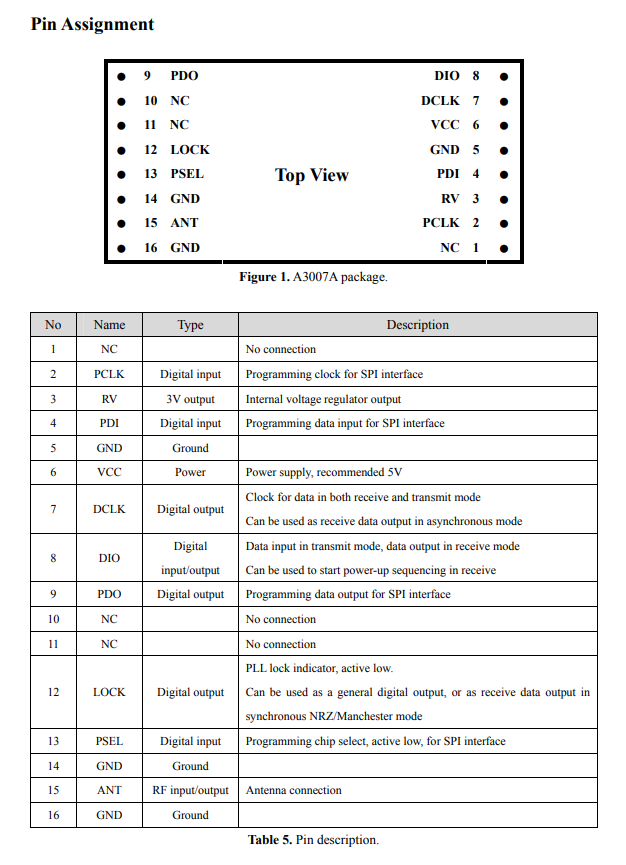

SPI 인터페이스를 사용하여 동작 특성 프로그램 제어 가능
- Frequency Band : 424MHz, 447MHz recommended (402 ~470MHz / 804 ~ 940MHz)
- Size : W 41mm × L 23mm × H 6mm
- Output power : Max +10dBm
- Sensitivity : -116 ~ -120dBm
- Supply voltage : 3.3~8.0V Typical 5.0V
- Current consumption : TX 30mA , RX 22mA , Power Down
- Data rate : 0.45 ~ 153.6Kbps / 2.4Kbps Recommended
- 1 : N Mode
- KC Certification Complete
Antenna를 적절히 Matching시 1Km 이상의 무선 송수신거리(Open terrain, LOS, 당사 시험환경 기준) |
UHF narrowband RF transceiver |
High receiver sensitivity up to -118dBm for a 12.5kHz channel spacing |
| Digital I/O 3V level |
| OOK/ASK, FSK and GFSK data modulation, FSK recommended |
| Digital RSSI and carrier sense indicator |
Home / Industrial remote control |
| Fire / Security system |
Occupied bandwidth < 8.5KHz |
Remote Monitoring / Telemetry |
AMR – Automatic Meter Reading |
Wide operating temperature: -40 ~ 85℃ |
Wide operating voltage range: 3.3V ~ 8.0V |
Low power consumption for battery operation |
Low cost, prompt delivery, and no limit to the quantity of order |
